A нейтральный бар(также называемая нейтральной шиной, заземляющей шиной или нейтральной клеммной шиной) — это проводящая полоса, установленная внутри распределительного устройства, распределительных панелей, шкафов управления или корпусов оборудования, которая обеспечивает общую точку подключения нейтральных или заземляющих проводников. Это помогает обеспечить объединение всей нейтральной и заземляющей проводки, обеспечивая безопасные обратные цепи и пути повреждения.
Почему его дизайн, материал и планировка имеют значение?
Нейтральная шина должна иметь низкое электрическое сопротивление, чтобы минимизировать падение напряжения и нагрев под нагрузкой.
Он должен поддерживать механическую прочность (сопротивляться вибрации, усталости, тепловому расширению).
Часто он должен соответствовать соответствующим стандартам безопасности и сертификации (например, UL, IEC), чтобы его можно было использовать в коммерческих или промышленных панелях.
Расположение и расстояние между отверстиями, количество цепей и совместимость проводников имеют решающее значение для простоты и гибкости установки.
Каковы типичные применения нейтральных стержней?
Электрические панели управления и распределительное устройство
Распределительные щиты
Центры управления двигателями (ЦУД)
Системы возобновляемой энергии и сумматоры
Дата-центры, шкафы автоматики
Какалюминиевые нейтральные планкисравнить с медью по характеристикам и стоимости?
Алюминий более экономичен, чем медь, и легче, что снижает общий вес панели.
Многие алюминиевые стержни имеют двойное номинальное значение (подходят для использования как с алюминиевыми, так и с медными проводниками) при правильной обработке (например, лужении).
Некоторые участники отраслевых форумов отмечают, что «AL — гораздо лучший выбор… менее дорогой и гораздо проще заставить его работать как с медными, так и с алюминиевыми проводами».
Однако необходимо соблюдать осторожность с контактными поверхностями, защитой от коррозии и значениями крутящего момента, чтобы обеспечить долгосрочную надежность.
Почему стоит выбирать алюминиевые нейтральные планки?
Экономия затрат на единицу длины, особенно при использовании панелей большего размера.
Снижение веса шкафов
Хорошее тепловое поведение при правильной конструкции
Двойная совместимость при поверхностной обработке (лужение или антиокислительное покрытие)
Каковы основные параметры и характеристики алюминиевых нейтральных стержней?
Ниже приведена типичная таблица технических характеристик стандартной алюминиевой нейтральной шины:
| Параметр | Типичное значение/диапазон | Примечания |
|---|---|---|
| Материал | Луженый алюминий | Для низкого контактного сопротивления и двойной совместимости |
| Диапазон проводников | 14 AWG – 4 AWG | Сюда попадает множество 6-луночных баров. |
| Расстояние между отверстиями | 0,312 дюйма (≈7,92 мм) | Пример расстояния для стержней с несколькими отверстиями |
| Количество цепей/отверстий | от 2 до 30+ | Зависит от дизайна бара |
| Отделка/Покрытие | Лужение или коррозионностойкое покрытие | Для уменьшения окисления на алюминиевой поверхности |
| Тип монтажа | Монтаж на панели или в стиле DIN | Зависит от конструкции панели |
| Сертификация | Признан UL, соответствует требованиям IEC и т. д. | Для использования в перечисленных панелях |
Пример использования

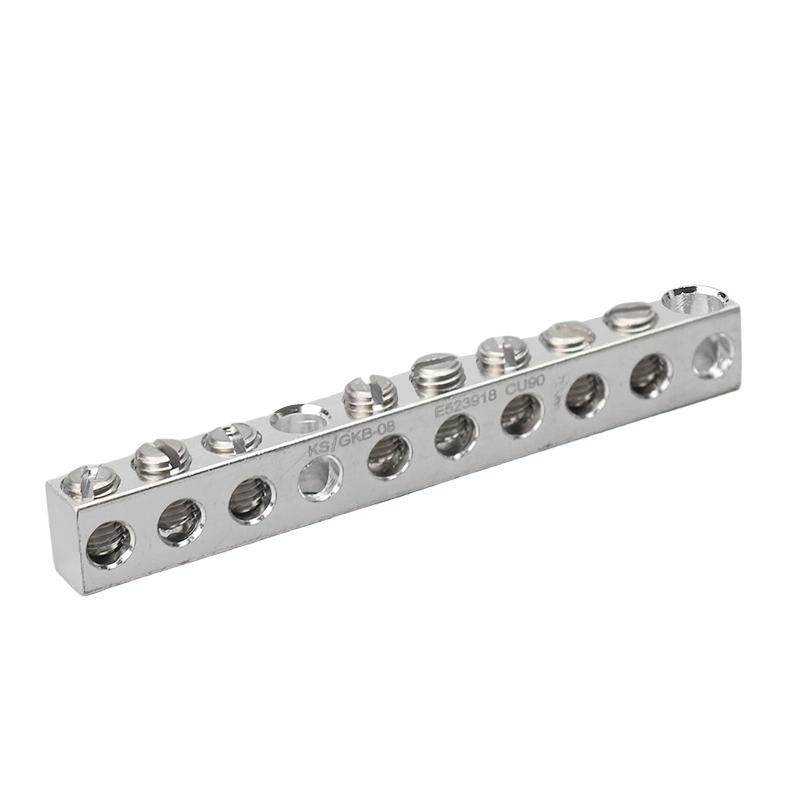

Предположим, что шкафу управления требуются нейтральные выводы для восьми цепей при компактной компоновке. Алюминиевая нейтральная шина с 8 отверстиями, луженая, номиналом от 14 до 4 AWG, с соответствующим расстоянием между отверстиями обеспечивает экономичное и надежное заземление.
Как медь ведет себя по сравнению с алюминием?
Медь имеет более высокую проводимость (меньшее удельное сопротивление) и более стабильна при переменных нагрузках.
Он более устойчив к коррозии во многих средах.
Однако медь тяжелее и дороже алюминия.
Некоторые шины рассчитаны только на медные проводники, а не на алюминиевые.
Почему можно выбрать медные нейтральные шины?
Более высокий запас проводимости, что полезно при сильном токе или ограниченном падении напряжения.
Повышенная долговечность в суровых или агрессивных средах.
Предпочтительно, когда используется только медная проводка и когда приоритетом является долговременная стабильность.
Каковы типичные параметры медных нейтральных шин?
Вот типичный набор спецификаций длямедные нейтральные шины:
| Параметр | Типичное значение/диапазон | Примечания |
|---|---|---|
| Материал | Медь высокой чистоты (например, C11000) | Часто голые или с защитой от коррозии |
| Диапазон проводников | 14 AWG – 2/0 AWG (или выше) | Медные стержни поддерживают более широкий диапазон во многих конструкциях. |
| Количество отверстий/цепей | От 2 до более 190 цепей | Для больших дистрибутивов |
| Тип монтажа | Накладной монтаж, модульный, на DIN-рейку | Зависит от потребности в панели |
| Отделка/Покрытие | Может включать лужение или антикоррозионное покрытие. | Для уменьшения окисления с течением времени |
| Сертификация | В списке UL, IEC и т. д. | Требуется для многих панелей. |
Пример использования
В большом распределительном щите, питающем десятки потребителей, можно выбрать 24-контактную медную нейтральную шину из-за ее более высокой проводимости и стабильности, несмотря на более высокую стоимость и вес, чтобы обеспечить долгосрочную надежность.
Как мы дифференцируем наши нейтральные слитки на рынке?
Мы проектируем со строгими допусками, высокой проводимостью, прочной конструкцией и покрытием, оптимизированным для защиты от окисления.
Каждый стержень тестируется на механическую прочность, контактное сопротивление и тепловые характеристики.
Мы предлагаем варианты из алюминия и меди для удовлетворения разнообразных потребностей клиентов.
Нестандартная компоновка (расстояние между отверстиями, количество цепей, стиль монтажа) доступна по запросу.
Почему клиенты доверяют нашим нейтральным барам?
Проверенная эффективность в промышленных и коммунальных установках.
Экономичные варианты из алюминия без ущерба для долговечности
Варианты меди для более высоких требований
Гибкая настройка для интеграции с существующими электрическими панелями.
Наш бренд CMKS известен поставкой качественных компонентов распределения электроэнергии по всему миру.
По каким критериям следует выбирать нейтральный бар?
Задайте следующие ключевые вопросы:
Какой ток и размер проводника будет выдерживать шина?
Выберите шину, диапазон проводников которой охватывает вашу проводку.
С какими условиями окружающей среды и коррозии он столкнется?
В более суровых условиях используйте медь или алюминий с соответствующим покрытием.
Сколько цепей или оконечных устройств необходимо?
Выберите количество отверстий в соответствии с запасом расстояния.
Какие существуют ограничения по способу монтажа и занимаемой площади?
Монтаж на панели, модульные блоки, стиль DIN и т. д.
Ниже представлена таблица рекомендаций по принятию решений:
| Критерий выбора | Алюминиевый стержень | Медный слиток | Рекомендация |
|---|---|---|---|
| Чувствительность к затратам | Сильный | Умеренный | Алюминий способствует снижению затрат |
| Ограничения по весу | Легкий | Тяжелее | Предпочтителен алюминий |
| Запас электропроводности | Хорошо (когда покрыто) | Отличный | Медь обеспечивает запас рентабельности |
| Экологическая коррозия | Требуется покрытие | Более надежный | Медь может быть безопаснее в суровых зонах |
| Совместимость проводов | Двойной рейтинг (с покрытием) | Вероятно, только медь | Обеспечьте соответствие типов проводников |
| Количество цепей | До большого количества | До очень большого количества | Оба поддерживают модульное масштабирование. |
Вопрос: Что такое «нейтральная полоса» в электрическом щите?
A: Это проводящая шина внутри панели, используемая для заделки нейтральных (а иногда и заземляющих) проводов и обеспечения общего обратного пути опорного напряжения.
Вопрос: Можно ли использовать алюминиевые нейтральные шины с медными проводниками?
О: Да. Если алюминиевый стержень правильно покрыт (например, оловян) и имеет двойной рейтинг для использования меди, вы можете безопасно использовать с ним медные провода.
Вопрос: Сколько цепей может поддерживать нейтральная шина?
О: Это зависит от конструкции: у вас могут быть нейтральные шины, рассчитанные всего на 2 цепи и до более 190 цепей в крупных распределительных системах.
