В сложном мире электрических щитов и центров нагрузки часто встречаются два термина, которые имеют решающее значение для безопасности, функциональности и проектирования системы:Основные наконечникииПроушины главного выключателя. Хотя они могут звучать одинаково, их путаница может привести к неправильным спецификациям, потенциальным угрозам безопасности и неудачным проверкам. Обладая более чем двадцатилетним опытом работы в отрасли электрокомпонентов, наша командаВэньчжоу Каншуай Электронная Компания, ОООхорошо знаком с тонкими различиями между этими важными компонентами.
В этом руководстве будут подробно рассмотрены их определения, применение, технические параметры и критические факторы, определяющие, когда использовать одно, а не другое. Понимание этого различия имеет основополагающее значение для электриков, инженеров, подрядчиков и специалистов по закупкам, которые определяют и работают сПроушины для щитовых панелейежедневно. Приверженность нашего завода к точному производству гарантирует, что каждый производимый нами наконечник соответствует самым высоким стандартам подключения и безопасности - принцип, который лежит в основе нашего объяснения здесь.
В сфере систем электрораспределения понимание точного функционирования и применения панели с главными клеммами имеет основополагающее значение для безопасной и соответствующей требованиям установки. Являясь краеугольным компонентом, изготовленным с высокой точностью на нашем заводе Wenzhou Kangshuai Electronic Co., Ltd., панель Main Lug Only представляет собой особую философию дизайна, ориентированную на распределение, а не на первичную защиту. По своей сути панель MLO представляет собой электрический шкаф, в котором размещена система шин и предусмотрена возможность установки многоразветвленных автоматических выключателей, но в ее сборке намеренно отсутствует главное устройство защиты от перегрузки по току (OCPD).

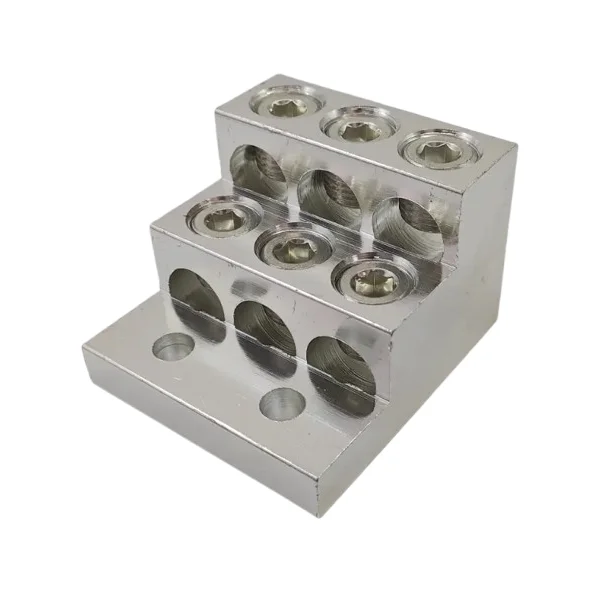

«Основные наконечники» — это именно надежные точки подключения, рассчитанные на большую силу тока, где физически и электрически соединяются входящие фидерные проводники от вышестоящего источника. Эти проводники уже защищены отдельным разъединителем и автоматическим выключателем, который может быть расположен в узле учета электроэнергии, распределительном щите или выносном щите, служащем сервисным оборудованием объекта. Основная и единственная роль панели MLO заключается в том, чтобы действовать как централизованная точка распределения, принимая единый источник питания большой мощности и эффективно разделяя его на множество более мелких, защищенных цепей для освещения, розеток, оборудования или других нагрузок. Наш многолетний опыт в производстве этих критически важных соединительных интерфейсов, наших наконечников для панельных панелей, научил нас тому, что их надежность не подлежит обсуждению, поскольку они выдерживают полный непрерывный ток всех последующих нагрузок вместе взятых.
Чтобы полностью понять панель MLO, необходимо визуализировать электрический путь. Электроэнергия поступает в корпус через кабелепровод или кабель. Эти непрерывные служебные или фидерные проводники (обычно медные или алюминиевые) большого сечения подводятся непосредственно к основным наконечникам, которые надежно закреплены и образуют начало системы шин панели. На этом пути внутри коробки нет прерывающего выключателя или предохранителя. Сами проушины, которые наш завод тщательно обрабатывает и пластины, являются воротами. После заделки ток течет из наконечников в главные шины, которые обычно изготавливаются из луженой меди или алюминия и проходят вертикально (в жилой панели) или горизонтально через корпус.
Эти шины имеют стандартизированные точки подключения, в которых устанавливаются отдельные автоматические выключатели ответвлений. Затем каждый выключатель защищает свою выделенную цепь. Такая архитектура означает, что вся нагрузка панели, от одной цепи освещения на 15 А до совокупного потребления двадцати таких цепей, проходит через эти основные клеммы. Поэтому в наших производственных спецификациях для наконечников для щитовых панелей в приложениях MLO приоритет отдается нескольким ключевым факторам, помимо базовой проводимости, которые мы рассмотрим в подробном списке.
Использование панелей MLO широко распространено в сценариях, где распределение электроэнергии отделено от защиты служебных входов. В типичном доме на одну семью основным отключением электропитания может быть автоматический выключатель на 200 ампер в комбинации наружного счетчика и сети. Оттуда комплект фидеров идет к субпанели внутри гаража или подвала, которая представляет собой панель MLO. Эта подпанель питает ответвленные цепи дома. В коммерческих и промышленных условиях приложение масштабируется.
На большом объекте может быть главный распределительный щит на 4000 ампер. Отсюда несколько фидеров на 400 или 600 А подключаются к удаленным распределительным панелям MLO, расположенным рядом с группами нагрузок, например, на разных производственных площадках или в офисных крыльях. Такой подход «распределительной панели» снижает падение напряжения и упрощает проводку. Еще одно специализированное применение — настройки передачи генератора. Подпанель критической нагрузки (питаемая от автоматического включения резерва) часто представляет собой панель MLO. Его защита и отключение на входе осуществляется с помощью резервного выключателя и главной сервисной панели.
Наша роль состоит в том, чтобы предоставить клеммы для панельных панелей, которые образуют надежное сердце этих разнообразных установок MLO, гарантируя, что везде, где необходимо четко и безопасно разделить электроэнергию, точка подключения соответствует поставленной задаче. Наша команда инженеров тесно сотрудничает с производителями панелей, чтобы адаптировать конфигурации наконечников для этих разнообразных и требовательных условий эксплуатации.
В отличие от модели распределенной защиты панелей MLO, панель с наконечником главного выключателя воплощает в себе принцип интегрированного управления и безопасности. Панель этого типа сочетает в себе функции сервисного входа, первичной защиты от сверхтоков, главного отключения и распределения цепей в одном автономном корпусе. «Наконечники главного выключателя» представляют собой точки подключения, расположенные на стороне линии (стороне сети) встроенного главного выключателя.
Входящие сервисные проводники от счетчика коммунальных услуг или трансформатора подключаются непосредственно к этим наконечникам. Встроенный главный выключатель — большое термомагнитное или электронное расцепляющее устройство — обеспечивает важнейшие функции защиты от перегрузки и короткого замыкания для всей панели и служит в качестве аварийного и сервисного отключения для всего нисходящего напряжения. Сторона нагрузки этого главного выключателя подключена к системе шин панели, которая затем питает отдельные автоматические выключатели ответвлений. Такая конструкция означает, что сама панель классифицируется как «Пригодная для использования в качестве сервисного оборудования» (SUSE), что является важным обозначением NEC. Компания Wenzhou Kangshuai Electronic Co., Ltd. производит наконечники, являющиеся неотъемлемой частью этих основных узлов выключателя. Наше понимание двойной роли — как точки подключения сильного тока и критической части пути тока защитного устройства — определяет каждый аспект нашего производственного процесса для этих наконечников для щитовых панелей.
Электрический путь в панели MBL имеет продуманную и защищенную точку прерывания. Электроэнергия от сети поступает в шкаф и сразу же подается на клеммы главного выключателя со стороны сети. Эти проушины являются частью фиксированной внутренней сборки выключателя. От этих наконечников ток проходит через внутренние контакты выключателя, чувствительные элементы и механизм отключения. В нормальных условиях контакты замкнуты, и мощность поступает на клеммы нагрузки выключателя, которые подключены к главным шинам панели. Если неисправность (короткое замыкание) происходит где-либо ниже по цепи или если общая нагрузка превышает номинал выключателя в течение длительного периода (перегрузка), внутренний механизм срабатывает, принудительно размыкая контакты и отключая все питание от шин и каждой ответвленной цепи. Эта интегрированная конструкция предлагает четкую иерархию безопасности.
Главный выключатель защищает шины и фидеры всех последующих подпанелей. Каждый ответвительный выключатель защищает проводку и нагрузку своей конкретной цепи. Таким образом, клеммы на стороне линии главного выключателя являются первой точкой контакта незащищенной сети электропитания. Их целостность абсолютна, поскольку любой отказ здесь — например, ослабление соединения, вызывающее искрение — произойдет до срабатывания защиты главного выключателя и может привести к катастрофическому событию. Вот почему наш завод подвергает наконечники для щитовых панелей, предназначенные для применения в главных выключателях, еще более строгим испытаниям на термоциклирование и устойчивость к короткому замыканию.
Панель MBL является бесспорным стандартом для жилого, коммерческого оборудования и оборудования легкой промышленности. Это точка, где заканчивается ответственность коммунального предприятия и начинается ответственность владельца здания. Статья 230 Национального электротехнического кодекса (NEC) устанавливает требования к служебному оборудованию, и один главный выключатель, обеспечивающий отключение обслуживания, является наиболее распространенным и простым способом соблюдения требований. В доме это основная панель в подвале или гараже. В небольшом коммерческом здании это может быть панель на 400 А в подсобном помещении. Помимо отключения обслуживания, его интегрированный характер обеспечивает значительные преимущества в области безопасности и удобства для электриков и служб быстрого реагирования: имеется один четко обозначенный переключатель, отключающий все питание в здании (за исключением любых отдельно полученных источников). Для производителей панелей, которые закупают компоненты, использование предварительно собранного главного выключателя с нашими встроенными наконечниками для панелей обеспечивает сборку, сертифицированную UL, что упрощает их собственный процесс включения в список.
Наша фабрика поддерживает этих производителей, предоставляя не только компоненты, но также протоколы испытаний и сертификационную документацию, подтверждающую соответствие сборки таким стандартам, как UL 67 (щитовые панели) и UL 489 (автоматические выключатели в литом корпусе). Надежность, которую мы встраиваем в каждый наконечник, обеспечивает всеобъемлющую функцию безопасности всей панели главного выключателя, и к этой ответственности мы в Wenzhou Kangshuai Electronic Co., Ltd. относимся со всей серьезностью.
Хотя панели MLO и MBL служат для распределения электроэнергии, наличие или отсутствие встроенного основного устройства защиты от перегрузки по току создает глубокие различия в их работе, установке, профиле безопасности и нормативных требованиях. Эти различия не просто академические; они диктуют реальную практику электрикам, инспекторам, инженерам и руководителям предприятий. Основываясь на нашем обширном опыте поставок наконечников для панелей для обеих конфигураций, мы в Wenzhou Kangshuai Electronic Co., Ltd. можем с практической ясностью сформулировать эти различия.
Следующая подробная сравнительная таблица и последующий анализ разбивают эти критические области. Их понимание необходимо для выбора правильного типа панели и обеспечения безопасной, соответствующей нормам установки, которая будет надежно работать в течение всего срока службы. Наше обязательство состоит в том, чтобы предоставлять компоненты, отвечающие конкретным требованиям каждого применения, будь то роль чистой передачи энергии наконечника MLO или роль защищенного входа наконечника главного выключателя.
| Аспект сравнения | Панель только с основными наконечниками (MLO) | Панель главного выключателя (MBL) |
| 1. Основная функция и роль в системе | Чистый распределительный узел.Его единственная функция — разделить один, уже защищенный источник питания на несколько ответвлений. Это посредник в цепочке власти. | Вход в сервис и интегрированное распространение.Функционирует как точка разграничения между инженерными сетями и проводкой в помещении, обеспечивая первичную защиту, отключение и распределение в одном устройстве. |
| 2. Расположение защиты от сверхтоков для панельных фидеров. | Исключительно апстрим.Проводники, питающие панель MLO, защищены только у их источника — верхнего выключателя. Участок кабеля от этого выключателя до наконечников MLO не имеет местной защиты. При неисправности этого кабеля ее устранение будет зависеть от вышестоящего выключателя, который может иметь более высокую уставку отключения из-за необходимости координации. | Интегрированное и локальное.Главный выключатель обеспечивает прямую защиту от перегрузки по току для рабочих проводников именно там, где они заканчиваются. Неисправность на клеммах или непосредственно за ними устраняется самим главным выключателем. |
| 3. Место основного отключения и порядок действий в чрезвычайной ситуации | Удаленный.Чтобы обесточить всю панель MLO для технического обслуживания или аварийной ситуации, персонал должен найти и использовать входной разъединитель. Это может быть другая комната, другой этаж или закрытое подсобное помещение, что может привести к опасным задержкам. | Местное и немедленное.Главный разъединитель находится на лицевой стороне панели. В чрезвычайной ситуации любой может быстро определить и включить главный выключатель, чтобы отключить все питание в панели и последующих нагрузках. Это критическая функция безопасности жизни. |
| 4. Требования и маркировка кода NEC | Должна быть маркировка «Только основные наконечники» или эквивалентная.NEC требует, чтобы эта маркировка предупреждала персонал об отсутствии отключения внутри корпуса. Оно НЕ ПОДХОДИТ ДЛЯ ИСПОЛЬЗОВАНИЯ В КАЧЕСТВЕ СЕРВИСНОГО ОБОРУДОВАНИЯ, если оно специально не указано и не настроено как таковое (редко). Его установка регулируется правилами для дополнительных панелей и фидеров (статьи 215, 408 NEC). | Имеет маркировку «Пригодно для использования в качестве сервисного оборудования» (SUSE).Должно соответствовать всем правилам сервисного оборудования, указанным в статье 230 NEC, включая рабочее пространство, зазоры и требования к заземлению/подключению. Основным рейтингом выключателя является рейтинг эксплуатации. |
| 5. Координация системы и выборочное отключение | Обеспечивает лучшую координацию.Инженер может выборочно выбрать размер выключателя на входном фидере так, чтобы он был больше номинала шины панели MLO, чтобы обеспечить будущий рост нагрузки, или скоординировать отключение, чтобы короткое замыкание на ответвлении не отключило основной источник питания. «Отсутствие» главной панели MLO является особенностью гибкости проектирования системы. | Согласование ведется с коммунальными службами.Характеристики срабатывания главного выключателя должны согласовываться с защитными устройствами вышестоящей сети. Координация на нисходящем направлении осуществляется между главным выключателем и ответвительными выключателями. Серьезная неисправность ответвления может привести к отключению основной линии, что приведет к полному отключению электроэнергии на панели. |
| 6. Анализ затрат и стоимости | Более низкая первоначальная стоимость панели.Сама панель обычно дешевле, поскольку в ней отсутствует главный выключатель. Однако это не учитывает необходимую стоимость отдельного оборудования для отключения на входе. Общая стоимость установки может быть такой же или выше в зависимости от пробега к вышестоящему устройству. | Более высокая первоначальная стоимость панели, но ценность «все в одном».В стоимость панели входит главный выключатель. Для нового строительства или отдельной точки обслуживания это зачастую наиболее экономичное и простое решение, объединяющее все необходимые функции. |
| 7. Физическое пространство и планировка внутри корпуса | Максимизирует пространство для ответвлений.Поскольку нет больших главных выключателей, занимающих свои позиции, на панели MLO часто можно разместить больше ответвленных автоматических выключателей в том же физическом размере корпуса. Это главное преимущество при модернизации или в условиях ограниченного пространства. | Пространство используется совместно с основным устройством.Главный выключатель занимает место, обычно это две-четыре верхние позиции в жилой панели. Это уменьшает количество доступных мест для выключателей ответвлений, что иногда приводит к необходимости использования панели большего размера или дополнительной панели. |
| 8. Номинальная выдерживаемость тока повреждения | Зависит от защиты восходящего потока.Панель MLO и ее клеммы должны иметь номинал прерывания (IR) или рейтинг устойчивости (SCCR), достаточный для доступного тока повреждения в месте ее расположения. Этот номинал независим, но должен быть >= номинала отключения вышестоящего выключателя. | Интегрированный рейтинг.Номинальный ток отключения главного выключателя (например, 22 кА, 65 кА, 100 кА) определяет допустимый ток повреждения панели. Наконечники и шина проверяются как часть этого узла на устойчивость к магнитным силам и теплу, возникающим при повреждении, до тех пор, пока автоматический выключатель не устранит его. |
Последствия для безопасности напрямую связаны с разницей «локального отключения». На коммерческом объекте электрик, работающий на подпанели MLO, должен полагаться на процедуру блокировки/маркировки (LOTO) в удаленном месте. Если это отключение не находится под их единоличным контролем (например, оно питает другие нагрузки), риск возрастает. С панелью MBL отключение становится видимым и контролируемым. С точки зрения пожарной безопасности, дуговое замыкание на главных клеммах панели MLO может быть более серьезным, поскольку у вышестоящего выключателя может быть более длительное время отключения (из-за преднамеренной задержки по времени для координации), чем у главного выключателя при неисправности на своих собственных клеммах. На практике устранение неполадок происходит по-другому. Если в панели MBL пропало все питание, первой проверкой является главный выключатель. В системе с панелью MLO полная потеря требует проверки удаленного вышестоящего устройства.
Наша фабрика разрабатывает наконечники для щитовых панелей таким образом, чтобы снизить риски сбоев в обоих сценариях, но архитектура системы диктует протоколы безопасности, которые необходимо соблюдать. В конечном счете, выбор между MLO и MBL заключается не в том, что в целом «лучше», а в том, что лучше.правильныйдля конкретной конструкции электрической системы. Наш опыт гарантирует, что проушины, лежащие в основе любого выбора, спроектированы для оптимальной производительности и безопасности при выполнении своей предназначенной роли.
Выбор подходящей конфигурации панели — MLO или MBL — является критически важным решением, которое влияет на безопасность, стоимость, функциональность и соответствие требованиям. Это не субъективное предпочтение, а систематическое определение, основанное на однолинейной электрической схеме проекта, требованиях норм и практических ограничений. В Wenzhou Kangshuai Electronic Co., Ltd. наша группа технической поддержки ежедневно помогает клиентам пройти этот процесс принятия решений, поскольку это напрямую влияет на тип наконечников для щитовых панелей и сборок, которые им необходимо заказать на нашем заводе. Следующее подробное пошаговое руководство основано на нашем двадцатилетнем опыте работы в отрасли и призвано помочь инженерам, подрядчикам и производителям панелей сделать осознанный и правильный выбор.
Это фундаментальный первый вопрос. Нарисуйте или просмотрите однолинейную схему системы.Спросите: является ли эта панель ПЕРВОЙ точкой подключения после счетчика электроэнергии или вторичного трансформатора?
Наше примечание:Этот шаг кажется простым, но его неправильное применение является распространенным нарушением кода. Мы видели задержки в реализации проектов из-за того, что там, где требовалось сервисное оборудование, была установлена панель MLO. В нашей документации на наконечники Panelboard всегда уточняется их предполагаемое использование в оборудовании SUSE или других производителей.
Местные поправки к NEC и правилам конкретных коммунальных компаний могут иметь приоритет перед общими рекомендациями.
Наша роль:Мы гарантируем, что наши наконечники для панелей для приложений MLO и MBL соответствуют необходимым спискам UL (UL 486, UL 67), которые общепризнаны AHJ, удаляя одну переменную из вашего контрольного списка соответствия.
Помимо минимального кода, учитывайте человеческий фактор эксплуатации и обслуживания системы.
Анализируйте общую стоимость установки, а не только стоимость компонентов.
Наша поддержка:После того, как вы сделаете свой выбор, наша команда Wenzhou Kangshuai Electronic Co., Ltd. может предоставить точные характеристики необходимых наконечников для щитовых панелей. Для панели MLO мы укажем автономный комплект наконечников с правильной токовой нагрузкой, диапазоном проводов и стилем монтажа. Для панели MBL мы предоставим встроенный узел главного выключателя или специальные компоненты с наконечниками для блока главного выключателя. Наша цель — сделать окончательную спецификацию компонента самой простой частью вашего процесса принятия решений, подкрепленную нашими надежными производственными и экспертными техническими данными.
Независимо от того, используется ли MLO или главный выключатель, сами наконечники должны быть точно определены. ВВэньчжоу Каншуай Электронная Компания, ООО, мы производимПроушины для щитовых панелейстрогим стандартам, и мы советуем нашим клиентам всегда проверять следующие параметры.
Предоставление подробных и точных спецификаций для нашихПроушины для щитовых панелейявляется фундаментальной частью нашего сервиса. Это обеспечивает совместимость, безопасность и долгосрочную надежность каждой панели, изготовленной из наших компонентов.
Таким образом, разница между основными наконечниками и наконечниками главного выключателя определяется архитектурой системы.Только основные наконечники (MLO)Панели представляют собой точки подключения для последующего распределения, основанные на внешнем отключении и защите от перегрузки по току.Проушина главного выключателя (MBL)Панели обеспечивают эту критически важную защиту и отключаются внутри корпуса, что делает их пригодными в качестве сервисного оборудования. Выбор зависит от роли панели в общей электрической системе. Являясь ведущим производителем,Вэньчжоу Каншуай Электронная Компания, ОООпоставляет качественные, надежныеПроушины для щитовых панелейдля обеих конфигураций. Наш опыт гарантирует, что независимо от того, строите ли вы главную панель или дополнительную панель, точки подключения — самое сердце распределения электроэнергии — спроектированы с учетом максимальной безопасности, долговечности и производительности. Мы отвечаем за каждый наконечник, который покидает наш завод, зная, что это ключевой компонент безопасной и эффективной электрической системы.
Готовы подобрать подходящие наконечники для вашего проекта?Не оставляйте возможность подключения на волю случая.Свяжитесь с экспертамисегодня в Wenzhou Kangshuai Electronic Co., Ltd. для получения подробных каталогов продукции, технических описаний и индивидуальной поддержки при выборе идеальных наконечников для щитовых панелей для ваших основных наконечников или главного выключателя. Наша команда всегда готова обеспечить соответствие ваших проектов нормам и долговечность. Запросите ценовое предложение или консультацию прямо сейчас.
Вопрос: Могу ли я добавить главный выключатель к основной панели только с проушинами?
А:В общем, нет. Панели только с главными клеммами изготавливаются и числятся со специальной структурой шины, которая не предназначена для установки внутреннего главного выключателя. Корпус для этого тоже не настроен. Чтобы добиться этого, вам потребуется заменить всю панель на главный выключатель или установить внешний размыкатель на входе, что, по сути, сохраняет панель в качестве MLO, питаемой от этого нового выключателя. Всегда консультируйтесь с квалифицированным электриком и следуйте инструкциям производителя панели.
Вопрос: Что безопаснее: основная проушина или панель главного выключателя?
А:Безопасность зависит от правильного применения и установки. Панель главного выключателя обеспечивает четкое и немедленное отключение в месте расположения панели, что повышает безопасность при обслуживании и в чрезвычайных ситуациях. Однако панель MLO, питаемая от выключателя правильного размера и расположенного выше по цепи, одинаково безопасна с точки зрения защиты от перегрузки по току. Потенциальная угроза безопасности возникает, если входной разъединитель недоступен или имеет неправильную маркировку.
Вопрос: Как узнать, является ли моя существующая панель MLO или имеет главный выключатель?
А:Откройте дверцу панели (безопасно и только при наличии соответствующей квалификации). Посмотрите на верхнюю часть панели, куда входят сервисные провода. Если вы видите большой одиночный выключатель или выключатель, под которым сгруппированы все остальные выключатели, и он помечен как «Главный», у вас есть панель главного выключателя. Если вы видите только набор больших клеммных наконечников с прикрепленными к ним толстыми проводами и ни одного переключателя над ответвительными выключателями, скорее всего, это панель MLO. На крышке панели также должна быть маркировка «Только основной наконечник», если это MLO.
Вопрос: Есть ли на панели главного выключателя основные проушины?
А:Да, технически. В панели главного выключателя входящие служебные проводники подключаются к наконечникам, которые являются частью самого узла главного выключателя. Это выступы «со стороны линии» главного выключателя. Итак, у него есть проушины главного выключателя. Термин «основные наконечники» обычно применяется к отдельным наконечникам, расположенным на панели MLO.
Вопрос: Отличаются ли сами выступы на панелях MLO и MBL?
А:Они могут быть. Хотя оба разъема должны быть рассчитаны на силу тока системы, клеммы MLO часто представляют собой автономные компоненты, прикрепленные болтами к шине. Основные выступы выключателя интегрированы в корпус и конструкцию выключателя. Стандарты материалов и производительности одинаково высоки, но их физическая форма и монтаж специфичны для их применения. На нашем заводе мы производим оба типа, чтобы удовлетворить различные механические и тепловые требования соответствующих установок.
